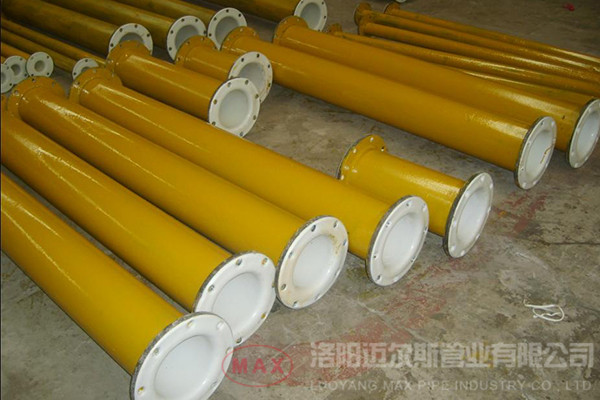

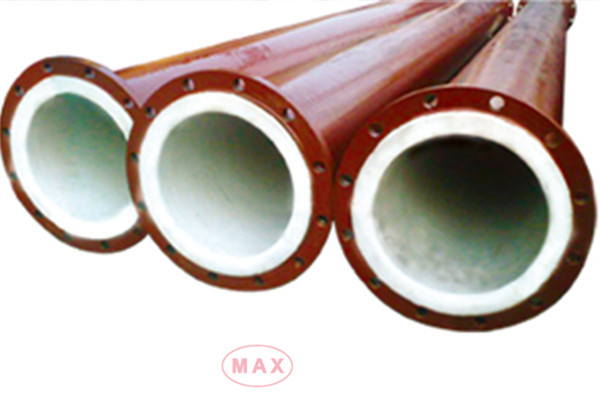

提起襯塑管道大家都知道其使用性能的點(diǎn)。有的是鋁合金襯塑管，有的是鋼襯塑管道。縱橫管業(yè)生產(chǎn)的管道是以普通碳素鋼管作為基體，內(nèi)襯化學(xué)穩(wěn)定性優(yōu)良的熱塑性塑料管，經(jīng)冷拉復(fù)合或滾塑成型，它既有鋼管的機(jī)械性能。有塑料管的耐腐蝕，緩結(jié)垢，不易生長(zhǎng)微生物的點(diǎn)，是輸送酸、堿、鹽、有腐蝕性氣體等介質(zhì)的理想管道。接下來(lái)看看小編為你介紹鋼襯塑管道制作的工藝 。
　　先要注意的是，塑粉不得有鐵銹(屑)、木塊、紙屑等有害雜質(zhì)，必要時(shí)需過(guò)篩。管道長(zhǎng)度在500mm以上的需在滾動(dòng)輥上滾塑，到溫度達(dá)到滾塑溫度即可加料?！　?br /> 　　在生產(chǎn)襯塑管道時(shí)要加料。應(yīng)先把法蘭密封面成型工裝加緊在法蘭上，加料采用用加料管，加料應(yīng)均勻致。應(yīng)在停車情況下加料，加料后立即轉(zhuǎn)動(dòng)。滾塑時(shí)間般為2～15分鐘，般管徑越大、壁厚越大時(shí)間越長(zhǎng)，DN150以下控制在5分鐘以內(nèi)?！　?br /> 　　滾動(dòng)輥圓周速度宜控制在40轉(zhuǎn)/分以內(nèi)，但不低于2轉(zhuǎn)/分。般管徑越大速度越慢。停轉(zhuǎn)時(shí)，卸下密封面工裝后次找平(用涼的平整胎壓平整)并冷卻塑層，直至密封面光亮，光滑，凝固。冷卻時(shí)必須轉(zhuǎn)動(dòng)，防止可能因溫度局部過(guò)高而流淌影響使用及美觀?！　?br />

　　法蘭拐角等較厚地方可采取濕布、噴霧等方法在外部快速降溫。建議對(duì)于襯塑管道局部降溫速度不宜太快，冷卻水等不得接觸襯層，防止襯層收縮過(guò)大，引起分層或剝離。時(shí)間般不超過(guò)2min，且滾動(dòng)架上轉(zhuǎn)速 應(yīng)低于30轉(zhuǎn)/分。在滾塑成型及冷卻過(guò)程中應(yīng)隨時(shí)檢查表面質(zhì)量，及時(shí)修補(bǔ)缺陷，如時(shí)間超過(guò)20分鐘(已凝固)則禁止修補(bǔ)。

　　

　　表面稍微粗糙或平面度稍微起伏可用火焰或加熱爐均勻加熱，但避免因局部溫度過(guò)高或燃燒而成黃色。整體塑化不均、大部分表面粗糙、較大折皺、明顯變色、有明顯的厚度分界線、厚度度不均、明顯氣泡、砂眼、密封面起伏超過(guò)20%、有兩處以上雜質(zhì)斑點(diǎn)等律除塑料襯層后返工。襯塑管道管件和小于500mm的管道采用搖擺式滾塑機(jī)，做圓周運(yùn)動(dòng)至少10周，時(shí)間為3～10分鐘。加緊法蘭和法蘭密封面成型工裝時(shí)要對(duì)正，拆卸時(shí)保護(hù)好密封面?！　?br /> 　　罐體(無(wú)妨礙成型的部件)或襯塑管道管件(般DN>500)，采用火焰加熱成型。襯層在5mm以上時(shí)可考慮菱型金屬網(wǎng)增強(qiáng)?；鹧婕訜岬墓摅w或管道管件應(yīng)在旋轉(zhuǎn)平臺(tái)上加熱，殼體受熱應(yīng)均勻，預(yù)熱溫度至少達(dá)到220℃，厚度較薄者溫度稍高但不宜超過(guò)280℃，達(dá)到預(yù)熱溫度后至少10分鐘襯塑管道廠家才可加塑粉成型。為使粉料分布均勻可輕微震動(dòng);如加料過(guò)多，應(yīng)及時(shí)清出，以免造成表面粗糙或厚度不均、融流痕跡影響表面質(zhì)量。
